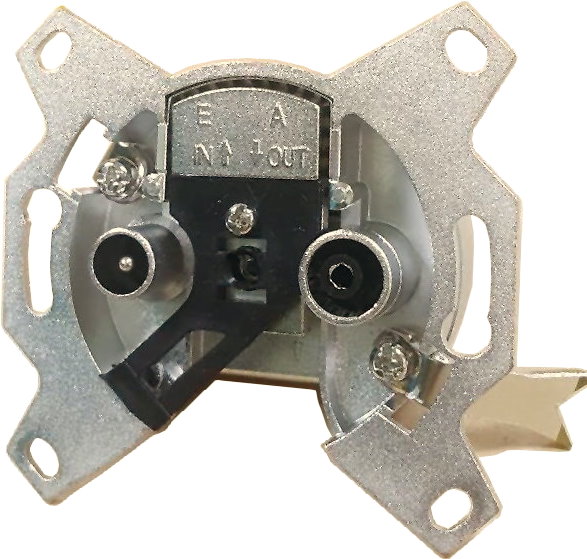

Outlet Sockets

TFA-75F Series

  • Providing 5~862 MHz full band output at both radio and TV ports
  • Single coaxial cable conveys all signals
  • 5 available different tap values for "Loop-Through" distribution
  • "Coupling circuit" design ensures better performance in isolation
  • RFI shielding and zinc alloy die-casting case integrated with connectors
無標題文件
 Description  Freq. (MHz) 7 dB 10 dB 14 dB 18 dB 22 dB
  Insertion  Loss (dB)       IN - OUT    5 ~ 47  4.5  max. 3  max. 2.0  max. 1.7  max. 1.7  max.
  47 ~ 470  4.8  max. 2.6  max. 1.5  max. 1.5  max. 1.5  max.
  470 ~ 862 5.0  max. 3.2  max. 2.2  max. 1.7  max. 1.8  max.
 IN - TV    5 ~ 47  7 ± 1.5  10 ± 1.5  14 ± 1.5  18 ± 1.5  22 ± 1.5
  47 ~ 470  7 ± 1.0  10 ± 1.0  14 ± 1.0  18 ± 1.0  22 ± 1.0
  470 ~ 862 7 ± 1.0  10 ± 1.5  14 ± 1.5  18 ± 1.5 22 ± 1.2
 IN  -  R    5 ~ 47    7 ± 1.5  10 ± 1.5  14 ± 1.5  18 ± 1.5  22 ± 1.5
  47 ~ 470    7 ± 1.0  10 ± 1.0  14 ± 1.0  18 ± 1.0  22 ± 1.0
  470 ~ 862 7 ± 1.5  10 ± 1.5  14 ± 1.5  18 ± 1.5 22 ± 1.2
  Isolation
(dB)
 OUT - TV   5 ~ 862 20  min. 30 *   35 *   40 *   40 *
 OUT - R   5 ~ 40 20  min. 22  min. 30 *   35 *   40 *
  40 ~ 862 20  min. 30 *   30 *   35 *   40 *
 TV - R   5 ~ 862 20 *   40 *   40 *   40 *   40 *
  Return
Loss (dB)
 IN   5 ~ 40 10  min. 10  min. 14  min. 14  min. 16  min.
  40 ~ 862 17 *
 OUT   5 ~ 40 10  min. 10  min. 14  min. 14  min. 16  min.
  40 ~ 862 17 *
 TV   5 ~ 862 10  min.
 R   5 ~ 862 10  min.
  Connectors  TV   "IEC" Male
 R                 "IEC" Female
 IN/ OUT               Terminal block
 Impedance     75 Ω
 Dimensions (with connectors) 70 x 68.7 x 30.1 mm
 Net Weight   105 g
